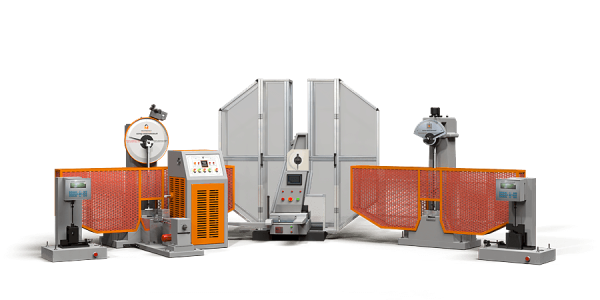

Маятниковые копры
Копры маятниковые выпускаются в соответствии с ГОСТ 10708-82 и делятся на несколько типов:
тип КМ предназначены для испытания образцов металлов с U и V-образными концентраторами на двухопорный ударный изгиб (метод Шарпи) с запасом потенциальной энергии маятника от 150 до 800 Дж.
тип КММ малогабаритные предназначены для испытания образцов металлов с U и V-образными концентраторами на двухопорный ударный изгиб (метод Шарпи) с запасом потенциальной энергии маятников от 1 до 5 Дж и от 7,5 до 50 Дж.
тип КММ-И малогабаритные предназначены для испытания образцов металлов с U и V-образными концентраторами на одноопорный ударный изгиб (метод Изода) с запасом потенциальной энергии маятников от 1 до 5,5 Дж и от 5,5 до 22 Дж.
Принцип действия копра маятникового основан на измерении количества энергии, затрачиваемой на разрушение образца единичным ударным нагружением. Количество затраченной энергии определяется разностью между потенциальной энергией маятника копра до удара и после разрушения образца. Потенциальная и остаточная энергия отображаются на аналоговой шкале либо на мониторе персонального компьютера.
В основной комплект поставки копра маятникового входит: непосредственно копер, сменные маятники, комплект регулировочных пластин, шаблон (55 мм с V-образным концентратором), защитное ограждение (в зависимости от модификации), шестигранный ключ, фундаментные болты, комплект технической документации на русском языке и свидетельство о первичной поверке.
Дополнительная поставка:
машина для изготовления концентраторов «МИК» по методу Шарпи;
камеры охлаждения образцов металлов типа КО и ККО для охлаждения образцов испытуемых на ударный двухопорный изгиб по методу Шарпи;
проектор Шарпи типа ПШ-50 для визуального контролирования точности выполнения концетратора на металлических образцах;
дополнительные приспособления.
Маятниковые копры компании «Метротест» внесены в Государственный реестр средств измерений России под № 62492-15 и Республики Казахстан № KZ.02.03.08025-2018/62492-15.
Модели маятниковых копров отличаются максимальным запасом потенциальной энергии маятников, скоростью маятника в момент удара, способом управления копром, отображением параметров испытаний, габаритными размерами и массой.
Модификации маятниковых копров:
КМ оснащены механической системой управления, ручным взведением маятника и аналоговой шкалой для снятия значений энергии.
КМ-М оснащены электромеханическим управлением, аналоговой шкалой для снятия значений энергии и защитным ограждением рабочей зоны, обеспечивающим безопасность при проведении испытаний.
КМ-А оснащены электромеханической и автоматизированной системой управления, что позволяет проводить испытания как в ручном, так и в автоматическом режиме, получать и обрабатывать данные с автоматическим расчетом основных показателей и выводом на печать протокола испытания.
КММ оснащены механической системой управления, ручным взведением маятника и аналоговой шкалой для снятия значений энергии.
КММ-М оснащены электронно-цифровой системой измерения и комплектом датчиков для измерения затраченной энергии. Электронно-цифровая система встроена в панель управления расположенную на корпусе копра. Управление копром, визуализация результатов испытания осуществляется с панели управления и распечатка данных на микропринтере.
КММ-А оснащены автоматизированной системой управления и является цифровой многофункциональной системой автоматического программного управления испытательной машиной и измерения параметров с функциями обработки показателей на ПК и вывода данных на монитор, с возможностью получения результатов испытания в электронном и печатном виде.
КММ-И оснащены механической системой управления, ручным взведением маятника и аналоговой шкалой для снятия значений энергии.
КММ-И-М оснащены электронно-цифровой системой измерения и комплектом датчиков для измерения затраченной энергии. Электронно-цифровая система встроена в панель управления расположенную на корпусе копра. Управление копром, визуализация результатов испытания осуществляется с панели управления и распечатка данных на микропринтере.
КММ-И-А оснащены автоматизированной системой управления и является цифровой многофункциональной системой автоматического программного управления испытательной машиной и измерения параметров с функциями обработки показателей на ПК и вывода данных на монитор, с возможностью получения результатов испытания в электронном и печатном виде.
