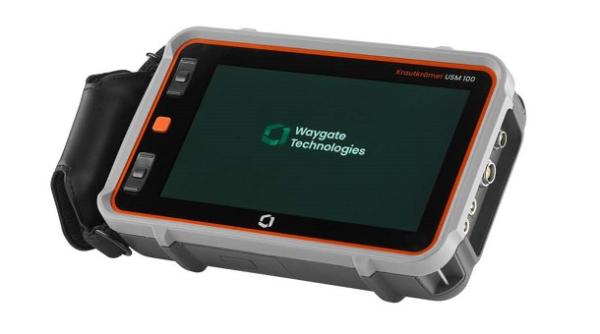

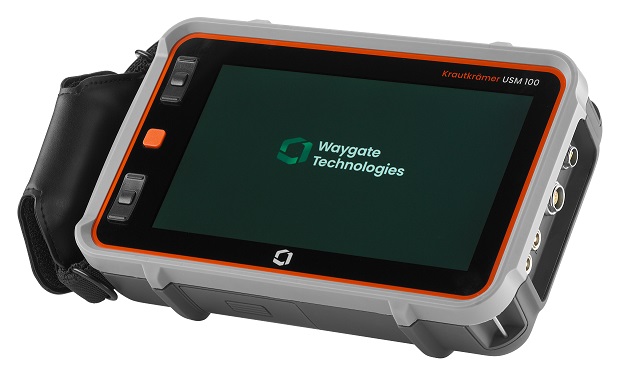

Ультразвуковой дефектоскоп Krautkrämer USM 100
Запросить цену
- Кратко
- Преимущества
- Технические данные
- Применение
Krautkramer USM 100 - новейшая разработка компании Waygate Technologies в линейке дефектоскопов USM. Krautkrämer USM 100 - революционный дефектоскоп, который устанавливает новые стандарты в эргономике, возможностях подключения и прочности, что делает его решением для всех пользователей, стремящихся повысить общую эффективность в их контроле качества.
Преимущества Krautkramer USM 100
- Простой в эксплуатации.
- Интуитивно понятный и адаптивный пользовательский интерфейс, который позволяет сократить время освоения дефектоскопа и делает простым и быстрым процесс контроля.
- Лучший в своем классе сенсорный ЖК-экран - самый большой в своем сегменте, с диагональю 7 дюймов, с высоким разрешением 1024х600 пикселей.
- Защищенность и оперативность передаваемых данных.
- Беспроводная связь позволяет моментально и безопасно передавать результаты контроля, проведенного в полевых условиях, в офис для анализа, что сокращает время для принятия соответствующего решения.
- Дефектоскоп для пользователей с любым уровнем подготовки.
- Заранее подготовленные опытным специалистом инспекционные технологические карты, загруженные в дефектоскоп, позволяют успешно проводить контроль дефектоскопистам с разным уровнем подготовки.
- Дефектоскоп USM 100 соединяет в себе свойства и параметры портативного дефектоскопа USM Go+ и настольного дефектоскопа USN 60. Не смотря на небольшие габариты USM 100 (ширина 216мм, высота 138мм, глубина 60мм) и вес (1.2кг) он обладает возможностями мощного дефектоскопа USN 60, что позволяет проводить низкочастотный контроль материалов с высоким акустическим затуханием (композиты, бетон, резина, дерево) и вместе с тем можно проводить прецизионные измерения тонкостенных материалов с помощью 20МГц преобразователей.
- Амплитуда генератора от 50 до 350В. Полоса пропускания приемной части от 0.2МГц до 20МГц.
- USM 100 оснащен двумя аккумуляторами – один встроенный, второй съемный, что позволяет проводить горячую замену аккумулятора не выключая прибора. Встроенная память 32ГБ. Рабочий диапазон температур от -10°С до +50°С.
- Возможность подключения датчика пути позволяет записать карту коррозии.
- Наличие третьего IF-строба (строб от поверхности) позволяет использовать USM 100 для иммерсионного контроля.
- Рабочие файлы, ранее сформированные на дефектоскопах USM Go+ и USM 36, совместимы с дефектоскопом USM 100.
- USM 100 выпускается в трех исполнениях:
- USM 100 Standard, USM 100 Pro, USM 100 Digital.
- Такие функции как ВРЧ, АРД, подавление донного эхо, включены в каждое исполнение.
- IF-строб, удаленный доступ, кодировщик для С и В-сканов включены в версии Pro и Digital.
Технические данные
| Дисплей | |
|---|---|
| Размер и разрешение экрана: | Диагональ 7 дюймов, 1024 x 600 пикселей, сенсорный экран |
| Диапазон скорости звука: | от 250 м/с до 16 000 м/с |
| Диапазон по стали: | от 3 мм до 27 000 мм |
| Генератор | |
| Режимы: | Совмещенный, раздельно-совмещенный, теневой |
| Частота повторения импульсов: | От 10 до 2 000 Гц |
| Напряжение генератора: | 50–350 В (с шагом 10 В) |
| Демпфирование: | 50 Ом и 400 Ом |
| Приемник | |
| Максимальное входное напряжение: | 40 В |
| Частотный диапазон: | от 0,2 МГц до 30 МГц (- 3 дБ) |
| Фильтры: | 12 полосовых и высокочастотных фильтров |
| Диапазон усиления: | 110 дБ (с шагом 0,2 дБ) |
| ВРЧ: | 16 точек, динамический диапазон |
| 100 дБ, крутизна 90 дБ / 40 нс | |
| Стробы | |
| Количество стробов: | 3 строба, один из них может использоваться в качестве IF-эхо |
| Режимы измерения: | По фронту, пику, пересечение нулевого уровня до и после, J-flank, первый пиковый |
| Старт строба: | 1–27 000 мм (сталь) |
| Ширина строба: | 1–27 000 мм (сталь) |
| Сбор данных | |
| Дискретизация А-скан: | 1024 точки |
| Хранение данных, внутреннее: | 64 ГБ |
| Размер регистратора данных: | 10000 (точек, включая А-развертку) |
| Общие характеристики | |
| Размер: | ширина 216 мм, высота 138 мм, глубина 60 мм |
| Масса: | 1,2 кг (включая две батареи) |
| Входное напряжение питания: | 15 В |
| Количество и тип батарей: | 2 литий-ионных аккумулятора, 1 для замены в процессе работы, время работы 5 часов |
| Условия окружающей среды | |
| Класс защиты: | IP 67 |
| Температура хранения: | от -20 °C до 70 °C |
| Рабочая температура: | от -10 °C до 50 °C |
Применение Krautkramer USM 100
- Контроль сварных соединений в энергетике и нефтехимической отрасли
- Контроль точечной сварки и точное измерение толщины в автомобилестроении
- Контроль коррозии в электроэнергетической и нефтехимической отраслях
- Контроль поковок
- Контроль композитов
